| Station Scenic Mobile v2 | |
|---|---|
 |
 |
| Côté Scène | Côté Service |
La station Scenic permet de relier, par le biais d’Internet, les équipements scéniques professionnels avec ceux d’autres salles aussi équipées d’une telle station. Développée sous licence libre, l’application Scenic, qui gère le cœur de la station, est idéal pour le développement de nouvelles formes de création et de diffusion en intégrant la téléprésence et le contrôle à distance d’équipements audiovisuels ou informatiques. En somme, la station Scenic permet autant la téléprésence scénique que la diffusion web événementielle, en offrant :
-
Compression et décompression audio et vidéo à très basse latence;
-
Gestion centralisée de multiples flux audio, vidéo et données entrantes et sortantes;
-
Simplicité de connexion avec les équipements professionnels;
-
Transmission de flux audio et vidéo sur le réseau local grâce à la norme NDI®.
Caractéristiques physiques et matérielles
Dimensions et poids
| Longueur | Largeur | Hauteur | Poids |
| 67.31 cm | 57.15 cm | 29.21 cm | ≈43 lbs |
Conditions de transport
L'équipement intégré
| Ordinateur | Lenovo Thinkstation P3 Ultra |
| Carte Graphique | 4GB NVIDIA Quadro P1000 Pro Series 5K PCIe low profile |
| Carte de Capture Vidéo | Magewell Eco Capture M.2 Quad SDI |
| Routeur | MikroTik hAP ax3 |
| Commutateur réseau | TP-Link TL-SG108PE 55W POE |
| Console Audio | QSC CORE-8FLEX |
| Convertisseur Vidéo | Blackmagic Design MicroConverter BiDirectional SDI/HDMI 3G |
| Connecteurs Ethernet | Neutrik Ethercon feedthrough NE8FDP-B 6x |
| Connecteurs USB | Neutrik USB feedthrough NAUSB-W-B 3x |
| Connecteurs HDMI | Neutrik HDMI feedthrough NAHDMI-W-B 7x |
| Connecteurs SDI | Neutrik SDI feedthrough NBB75DFIB 3x |
Connecteurs
Alimentation
 |
 |
|---|
Alimentez la station Scenic Mobile à l’aide du câble PowerCon bleu de type A (voir image ci-dessus) et de l’interrupteur.
Ces stations sont conçues pour fonctionner sur une alimentation entre 110V/220V. Si tous les systèmes inclus sont utilisés simultanément et à pleine capacité, la station consommerait entre environs 1100W. Cependant, comme la plupart des situations ne nécessitent qu’une utilisation partielle du matériel fourni, nous estimons la consommation réelle à moins de 800W.
¶ Remarque
Avant d’alimenter la station, veuillez connecter les périphériques vidéo souhaités aux sorties HDMI car l’ordinateur initialisera ces ports lors de son démarrage. Sinon, vous devrez activer les sorties à l’aide du logiciel ARandR, détaillé ici.
Vidéo
Entrées Vidéos
 |
|---|
La station dispose de quatre connecteurs d’entrée vidéo permettant la capture d’images en 3G-SDI (jusqu’à 1080p 60ips). La première entrée est un connecteur HDMI pour une compatibilité universelle, tandis que les trois autres sont des connecteurs BNC classiques permettant la connexion à des systèmes plus performants. Dans la matrice Scenic, ces entrées correspondent aux entrées vidéos HDMI, SDI 1, SDI 2 et SDI 3.
¶ Remarque
De nombreuses autres entrées vidéo logicielles peuvent être créées grâce à l’option NDI réseau.
Sorties Vidéos
 |
|---|
Quatre sorties HDMI sont disponibles, identifiées par le titre HDMI OUT. Elles peuvent être connectées à des projecteurs, des moniteurs/écrans, des commutateurs vidéo ou tout autre système compatible. Notez que ces quatre sorties sont connectées à la carte graphique Nvidia et que l’ordinateur les nomme comme suit : DP-1, DP-3, DP-5 et DP-7 (selon leur ordre d’apparition sur le patchbay).
N’oubliez pas de connecter tous les périphériques vidéo souhaités avant de mettre votre station sous tension ; cela configurera correctement les sorties. Si vous souhaitez ajouter des sorties vidéo après le démarrage, vous devrez les activer manuellement avec ARandR, documenté ici.
En d’autres termes, si les quatre sorties vidéo sont connectées au démarrage de votre station, vous devriez avoir la liste sorties disponibles suivante dans le logiciel Scenic :
| Sortie HDMI 1 | DP-1 | Sortie HDMI 2 | DP-3 | |
| Sortie HDMI 3 | DP-5 | Sortie HDMI 4 | DP-7 |
Audio
 |
|---|
Cette version de la station mobile est équipée d’une interface Q-SYS Core 8 FLEX de QSC qui fournit quatre entrées XLR et quatre sorties XLR, tel qu’illustré ci-dessus.
Pour en savoir plus sur le fonctionnement de cette interface, consultez la documentation à cet effet.
Réseau
 |
|---|

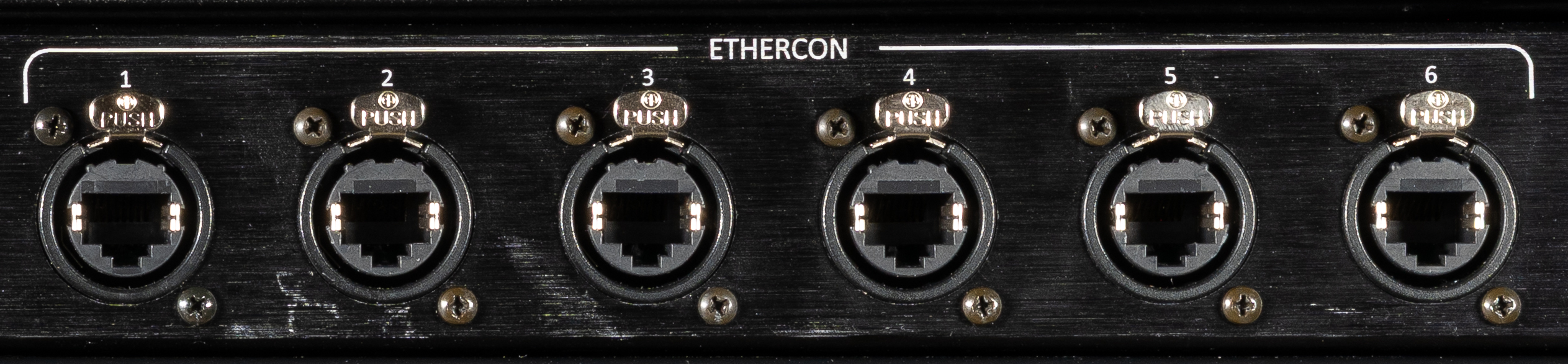

La station comporte six connecteurs ethernet ainsi qu’un réseau sans-fil pour répondre aux divers besoins en terme de réseau. Le tableau suivant rapporte les propriétés de chaque connecteur et la section ci-dessous détaille plus amplement leurs possibilités.
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| WAN 1 | WAN 2 | LAN 1 | LAN 2 | LAN 3 | LAN 4 |
WAN :: Wide Area Network
Le connecteur 2 rejoint directement l’ordinateur intégré dans le caisson Scenic, ce qui permet de connecter l’ordinateur à un reseau autre que celui de la station afin de recevoir et transmettre des données par ce port.
¶ Remarque
Le terme WAN est parfois utilisé de manière interchangeable avec Internet car il représente l’abstraction du réseau mondial. En d’autres termes, si vous souhaitez que votre station soit connectée au réseau mondial, vous devez relier votre connecteur WAN à un port local offrant une connexion Internet.
Si vous ne branchez pas le port WAN, vous pouvez tout de même utiliser la station pour des projets locaux en tant que régie multimédia et le routeur interne assignera tout de même des adresses à vos équipements.
¶ Avertissement
Si vous vous connectez à un service Internet fourni par une institution, il est possible que vous rencontriez des limitations dues à la configuration de leur pare-feu, ce qui dépasse notre champ de contrôle. Dans ce cas, merci de contacter l’équipe de techniciens en informatique de votre institution et de leur expliquer vos besoins.
LAN :: Local Area Network
Vous pouvez prendre l’un de ces ports si vous cherchez à piloter la station en vous connectant par réseau filaire avec votre ordinateur, ou si vous voulez connecter à Scenic un appareil local compatible avec le service NDI, ou capable de recevoir/envoyer des messages OSC locaux/distants.
¶ Remarque
Les systèmes compatibles NDI connectés de cette manière seront visibles dans la section Network/NDI de la matrice logicielle Scenic.
¶ Avertissement
Assurez-vous que l’appareil que vous connectez à un port LAN PoE est capable de négocier l’alimentation. Dans le cas contraire, vous risquez une mauvaise surprise. Certains appareils dotés de ports Ethernet ne sont pas conçus pour gérer l’alimentation entrante et peuvent subir des dommages irréversibles. En cas de doute, consultez le manuel d’utilisateur de l’appareil que vous souhaitez connecter.
WLAN [WiFi] :: Wireless Local Area Network
¶ Remarque
Vous pouvez également y diriger ou en recevoir des flux NDI ou OSC.
¶ Remarque
Le routeur interne de la station attribuera à votre ordinateur ainsi qu’aux autres appareils connectés une adresse IP privée dans le sous-réseau 10.231.0.0/24.

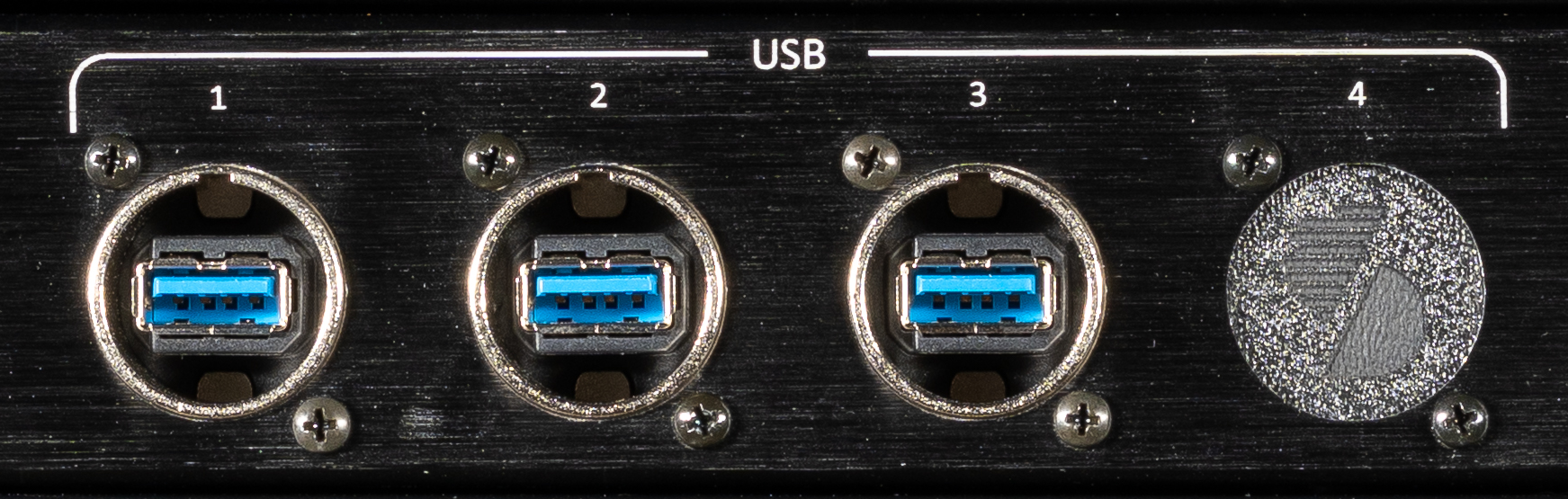

USB
 |
|---|
¶ Remarque
Ces connecteurs peuvent s’avérer utiles si vous souhaitez contrôler la suite logicielle Scenic directement à partir de la station elle même.
Système informatique et logiciels
Système d’exploitation (OS) : Scenic OS basé sur la distribution Linux Ubuntu 22.04
¶ Principaux logiciels installés
- Scenic :: outil principal pour la transmission des flux (audio, vidéo, contrôle, etc.) vers une station distante via le réseau étendu;
- Q-SYS :: interface de contrôle du QSC 8-COREFLEX qui permet notamment de gérer le niveau de gain automatiquement (AGC :: Automatic Gain Control), ou encore d’activer l’annulation d’echo acoustique (AEC :: Acoustic Echo Cancelation)
- ARandR :: permet d’activer et de désactiver les sorties vidéos
- OBS Studio est un logiciel gratuit et ouvert pour l’enregistrement vidéo et la diffusion en direct sur le web. Il peut être employé en conjonction avec l’application Scenic, grâce à une transmission audiovisuelle inter-application NDI. Cette application permet notamment d’effectuer certains traitements de l’image, comme une incrustation par chrominance, un découpage de plan vidéos, un rognage du cadre de diffusion vidéo et plusieurs autres fonctionnalités propre à la diffusion d’un événement en téléprésence sur une plateforme web.
Icônes d'application
La barre des tâches située au bas de l’écran offre quelques liens rapides pour les applications.
Parmi les plus importantes à connaitre se trouvent le menu principal, l’accès terminal, la gestion des sorties vidéos ARandR, les contrôles audio avec Q-SYS. Les applications Catia, Sonobus et OBS offrent également des utilités pratiques mais facultatives.
¶ Remarque
-
Si vous pilotez les stations à partir de leur réseau LAN / WLAN, vous trouverez le panneau de contrôle et les icônes d’applications à l’adresse suivante : http://10.231.0.10:3000/
-
Si vous pilotez la station à partir de son ordinateur interne à l’aide d’une souris, d’un clavier et d’un moniteur connectés directement à la station, vous trouverez ces icônes sur le bureau principal apparaissant sur votre moniteur.
| Menu des applications |  |
Permet d’accéder à l’ensemble des applications installées sur l’ordinateur de la station Scenic. |
| Scenic |  |
Permet de démarrer Scenic. Icône de bureau disponible uniquement lorsque la station est utilisé comme interface de contrôle. Autrement, en utilisation headless, passez par l’adresse suivante : http://10.231.0.10:8080/?endpoint=10.231.0.10:8000 |
| Q-SYS |  |
Pour la Station Mobile V2 Interface de contrôle audio du QSC CORE 8FLEX |
| X-AIR-Edit |  |
Pour la Station Pro / Mobile V1 Interface de contrôle audio du Behringer XR18. |
| ARandR |  |
Interface visuelle simple pour les positions relatives des moniteurs. |
| OBS Studio |  |
Un logiciel open source de capture d’écran et de streaming pour une manipulation d’image supplémentaire. |
| Sonobus |  |
Application de diffusion audio peer-to-peer de haute qualité et à faible latence entre appareils via Internet ou un réseau local. |
Piloter la station
Dans cette section, nous détaillons donc comment rejoindre l’application Scenic ainsi que son espace de travail relatif selon la méthode de votre choix.
Pour consulter directement le fonctionnement de l’application Scenic, consultez plutôt la documentation à cet effet.
 |
 |
 |
|---|---|---|
| Portail | Application Scenic | Bureau / Webpanel |
Se connecter à la station
Il y a deux approches différentes pour piloter la station mobile :
- La première dite headless que nous recommandons consiste à se connecter au réseau de la station afin de la piloter à partir de votre propre ordinateur. Cela peut se faire par WiFi (WLAN) ou filaire (LAN).
- L’autre est d’y ajouter un clavier, une souris et un écran et d’utiliser l’ordinateur interne de la station comme bureau de travail.
¶ Attention
Il n’est pas recommandé d’utiliser les approches avec et sans écran simultanément car cela entraînera des problèmes de synchronisation. Si plusieurs personnes doivent intervenir en même temps, l’approche headless est à privilégier.
WLAN Headless (sans-fil)
Matériel requis :
- Station Scenic Mobile
- Ordinateur portable ou de bureau avec capacité WLAN (WiFi)
Étapes
-
Alimenter le système Scenic Mobile à l’aide du câble d’alimentation Neutrik et de l’interrupteur d’alimentation. Laissez l’ordinateur et le routeur démarrer et charger pendant une à deux minutes.
-
Les réseaux WLAN (WiFi) ScenicMobile-XXXX 5GHz et ScenicMobile-XXXX 2.4GHz devraient apparaître, où XXXX correspond à un identifiant unique de votre station.
-
À l’aide de votre ordinateur personnel (portable ou de bureau), connectez-vous au réseau ScenicMobile-XXXX 5GHz en utilisant les identifiants appropriés. Le routeur à l’intérieur de la station doit attribuer à votre ordinateur personnel et aux autres appareils connectés au réseau une adresse IP dans le sous-réseau privé 10.231.0.0/24.
-

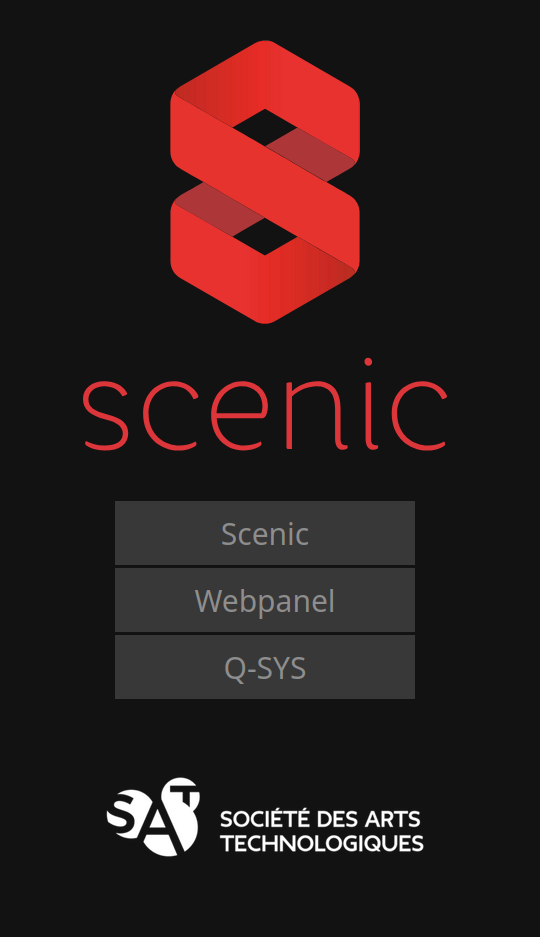

Une fois connecté au réseau sans-fil, ouvrez un navigateur internet (idéalement Google Chrome ou Mozilla Firefox) puis ouvrez le Portail Scenic afin d’arriver aux onglets suivants :
-
Scenic Web App :
Cette adresse vous donne accès à l’application web Scenic pour contrôler la matrice Scenic et les partenaires connectés. Toute personne connectée au même sous-réseau peut accéder simultanément à l’application web, ce qui facilite le contrôle et le suivi dans certaines situations. -
Scenic WebPanel :
Cette adresse vous donne accès à l’environnement bureau dit webpanel, qui permet d’utiliser d’autres logiciels que Scenic, potentiellement utiles pour le contrôle de la station. Toute personne connectée au même sous-réseau peut accéder simultanément au web-panel, ce qui facilite également le contrôle et le suivi. -
Q-SYS :
Instance permettant le contrôle sommaire des entrées audio de l’interface Q-SYS.
-
-
Il est recommandé d’ajouter l’hyperlien Portail à vos favoris afin de simplifier les connexions futures.
LAN Headless (filaire)
Requis Matériel :
- Station Scenic Mobile
- Ordinateur portable ou de bureau avec port Ethernet
- Câble Ethernet
Étapes
-
Alimenter le système Scenic Mobile à l’aide du câble d’alimentation Neutrik et de l’interrupteur d’alimentation. Laissez l’ordinateur et le routeur démarrer et charger pendant une à deux minutes.
-
Connectez votre ordinateur personnel (portable ou de bureau), à l’aide d’un câble Ethernet à l’un des connecteurs LAN 3, 4, 5, ou 6. Votre ordinateur devrait recevoir une adresse IP appartenant au sous-réseau 10.231.0.0/24.
-
Une fois connecté au réseau sans-fil, ouvrez un navigateur internet (idéalement Google Chrome ou Mozilla Firefox) puis ouvrez le Portail Scenic afin d’arriver aux onglets suivants :
-
Scenic Web App :
Cette adresse vous donne accès à l’application web Scenic pour contrôler la matrice Scenic et les partenaires connectés. Toute personne connectée au même sous-réseau peut accéder simultanément à l’application web, ce qui facilite le contrôle et le suivi dans certaines situations. -
Scenic WebPanel :
Cette adresse vous donne accès à l’environnement bureau dit webpanel, qui permet d’utiliser d’autres logiciels que Scenic, potentiellement utiles pour le contrôle de la station. Toute personne connectée au même sous-réseau peut accéder simultanément au web-panel, ce qui facilite également le contrôle et le suivi. -
Q-SYS :
Instance permettant le contrôle sommaire des entrées audio de l’interface Q-SYS.
-
-
Il est recommandé d’ajouter l’hyperlien Portail à vos favoris afin de simplifier les connexions futures.
Station Scenic comme bureau de contrôle avec écran
- Station mobile Scenic
- Souris / Clavier
- Moniteur (écran) et câble HDMI
Étapes
- Avant d’allumer la station, connectez votre moniteur / écran à la sortie HDMI 1.
Connectez une souris et un clavier aux ports USB. - Allumez la station Scenic Mobile à l’aide du câble d’alimentation Neutrik et de l’interrupteur, puis laissez l’ordinateur et le routeur démarrer et charger pendant environ une minute.
- Une fois le chargement terminé, le logo Scenic devrait apparaître sur votre moniteur / écran. À ce stade, vous avez accès à l’environnement de bureau du système et vous pouvez lancer l’application Scenic depuis le menu de la barre des tâches.
